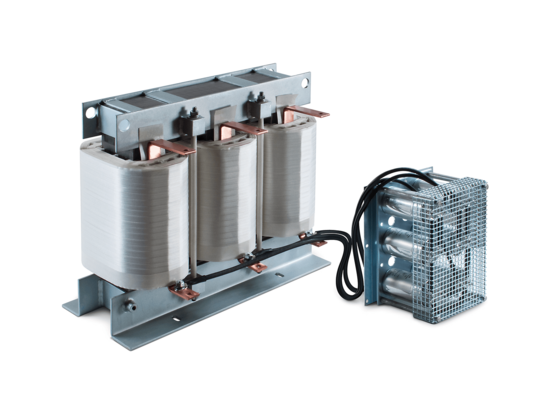

LC-Sinusfilter für Motorantriebe
- Glatte Sinuswelle ohne Spannungsspitzen
- Perfekter Motorschutz
- Reduzierung der Lagerströme
- Motorfrequenz bis zu 200 Hz
- Erweiterte Motorleitungslänge möglich
Funktionen und Vorteile
Typische Anwendungen
Technische Spezifikationen
Nennbetriebsspannung
3x480 VAC
Motorfrequenz
0 to 70 Hz
0...70 Hz (up to 200Hz with derating (see graph))
Typische dv/dt-Reduzierung
≥factor 5
Nennbetriebsspannung
3x525 VAC
Impedanz (uk)
8 to 10% @ 400 V, 50 Hz and rated current
Restwelligkeitsspannung
<5%
HV Prüfspannung
P –> E 3000 VAC, 1 minute
P –> P 2500 VAC, 1 minute
Schutzart
IP 00 (FN 5040)
IP 20 (FN 5045)
Überlastfähigkeit
1.5× rated current for 1 minute, once per hour
Umgebungstemperaturbereich
-25°C to +45°C fully operation
+45°C to 70°C derated operation*
-25°C to +85°C transport and storage
Isolationsklasse
EIS 200
Entflammbarkeit entsprechend
UL 94 V-2
Design entsprechend
Filter: UL 61800-5-1, EN 61800-5-1
Chokes: EN 61558-2-20 or EN 60076-6
Filter: UL 61800-5-1, EN 61800-5-1
Filter: UL 61800-5-1, EN 61800-5-1
Filter: UL 61800-5-1, EN 61800-5-1
MTBF
>100,000 hours
Nennströme
4.5 to 1200 A @50°C (480 V filters)
Schaltfrequenz
2 to 12 kHz
See filter selection table
Nennströme
4.5 to 1200 A @ 45°C
Motorkabellänge
Up to 2,000 m (see graph)

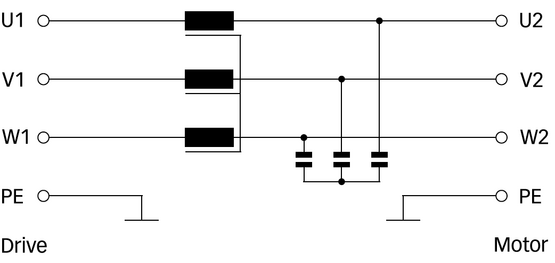

Typisches elektrisches Schaltbild
Zulassungen und Konformität
UL 61800-5-1 bis zu 750 A für FN 5040, 480 A für FN 5045. Nur für die Verwendung mit AC- oder DC-Antrieben (Leistungsumwandlungsanlagen)
