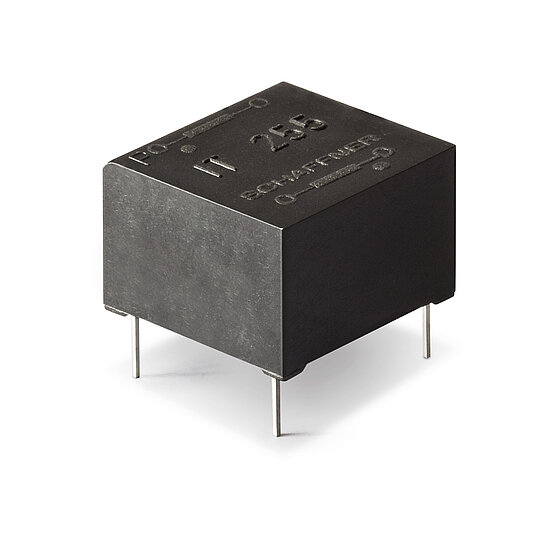

Impulstransformator mit einfacher Sekundärwicklung
- Galvanische Trennung von Antriebs- und Leistungskreis
- Spannungsfestigkeit bis zu 8 kV
- Zündstrom bis zu 3 A
- Übersetzungsverhältnis bis zu 3:1
Funktionen und Vorteile
Galvanische Trennung
Typische Anwendungen
Gate-Drive-Schaltung
Technische Spezifikationen
Nennbetriebsspannung
Up to 3000 V
Zündströme
0.1 to 3 A @ 40°C
Arbeitsfrequenz
40 kHz max.
DC to 40000 Hz
500 kHz max. for data transmission
DC to 40000 Hz
Anstiegszeit
0.3 to 2.3 µs
Prüfspannung
Up/50 Hz/2 s max. according to VDE 110b
max. Teilentladungsspannung
1.5 x Unom
Temperaturbereich (Betrieb und Lagerung)
-25°C to +70°C (25/70/21)
Entflammbarkeit entsprechend
UL 94 V-0 listed materials
Zulassungen und Konformität
