Produktübersicht
Zweistufiger Hochleistungs-Eingangsfilter nach IEC C14 mit Erdleiterdrossel
- Bemessungsströme bis zu 15 A
- Hervorragendes Verhältnis von Leistung und Größe
- Erdleiterdrossel Version
- IEC C14 Eingang nach IEC 60320-1
- Medizinische Versionen (B-Typ) nach IEC/EN 60601-1
- Schnapp- und rückseitig montierbare Versionen (S und M-Typ)
Articles
| Article | Rated Current @ambient | Inductance | Capacitance | Resistance | Distribution stock | Compare | Read More | ||
|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | Cx1 (µF) | |||||||
 | FN9255EMB-15-06 | 15 | 0.13 | 8 | 0.1 | 1000 | |||
| FN9255EB-2-06 | 2 | 4.8 | 18 | 0.1 | 1000 | |||
| FN9255EB-4-06 | 4 | 2.1 | 18 | 0.1 | 1000 | |||
| FN9255EB-6-06 | 6 | 0.9 | 18 | 0.1 | 1000 | |||
| FN9255EB-10-06 | 10 | 0.2 | 18 | 0.1 | 1000 | |||
| FN9255EB-15-06 | 15 | 0.13 | 8 | 0.1 | 1000 | |||
| FN9255EB-2-07 | 2 | 4.8 | 18 | 0.1 | 1000 | |||
| FN9255EB-4-07 | 4 | 2.1 | 18 | 0.1 | 1000 | |||
| FN9255EB-6-07 | 6 | 0.9 | 18 | 0.1 | 1000 | |||
| FN9255EB-10-07 | 10 | 0.2 | 18 | 0.1 | 1000 | |||
| FN9255EB-15-07 | 15 | 0.13 | 8 | 0.1 | 1000 | |||
| FN9255EMB-2-06 | 2 | 4.8 | 18 | 0.1 | 1000 | |||
| FN9255EMB-4-06 | 4 | 2.1 | 18 | 0.1 | 1000 | |||
| FN9255EMB-6-06 | 6 | 0.9 | 18 | 0.1 | 1000 | |||
| FN9255EMB-10-06 | 10 | 0.2 | 18 | 0.1 | 1000 | |||
| FN9255ESB-15-07 | 15 | 0.13 | 8 | 0.1 | 1000 | |||
| FN9255EMB-2-07 | 2 | 4.8 | 18 | 0.1 | 1000 | |||
| FN9255EMB-4-07 | 4 | 2.1 | 18 | 0.1 | 1000 | |||
| FN9255EMB-6-07 | 6 | 0.9 | 18 | 0.1 | 1000 | |||
| FN9255EMB-10-07 | 10 | 0.2 | 18 | 0.1 | 1000 | |||
| FN9255EMB-15-07 | 15 | 0.13 | 8 | 0.1 | 1000 | |||
| FN9255ESB-2-06 | 2 | 4.8 | 18 | 0.1 | 1000 | |||
| FN9255ESB-4-06 | 4 | 2.1 | 18 | 0.1 | 1000 | |||
| FN9255ESB-6-06 | 6 | 0.9 | 18 | 0.1 | 1000 | |||
| FN9255ESB-10-06 | 10 | 0.2 | 18 | 0.1 | 1000 | |||
| FN9255ESB-15-06 | 15 | 0.13 | 8 | 0.1 | 1000 | |||
| FN9255ESB-2-07 | 2 | 4.8 | 18 | 0.1 | 1000 | |||
| FN9255ESB-4-07 | 4 | 2.1 | 18 | 0.1 | 1000 | |||
| FN9255ESB-6-07 | 6 | 0.9 | 18 | 0.1 | 1000 | |||
| FN9255ESB-10-07 | 10 | 0.2 | 18 | 0.1 | 1000 | |||
Funktionen und Vorteile
Außergewöhnliche Dämpfungsleistung von 150kHz bis 300MHz durch zweistufiges Design
Typische Anwendungen
Medizinische Geräte (MDD)
Technische Spezifikationen
Maximale Dauerbetriebsspannung
250 VAC, 50/60 Hz
Nennbetriebsspannung
230 VAC
Nennströme
2 to 15 A @ 40°C
Arbeitsfrequenz
DC to 400 Hz
HV Prüfspannung
P –> PE 2500 VAC for 2 sec
P –> N 760 VAC for 2 sec
Überspannungsschutz (Typ Z)
Helps compliance to IEC61000-4-5 (Differential Mode only)
Temperaturbereich (Betrieb und Lagerung)
-25°C to +85°C (25/85/21)
Schutzart
IP 40 according to IEC 60529
Entflammbarkeit entsprechend
UL 94 V-0
Zulassungen nach Bemessungsstrom
ENEC and CQC: 2 to 10 A
UL: 2 to 15A
Design entsprechend
UL 60939-3, CSA Std C22.2 No. 8, IEC/EN 60939-3, GB/T 15287, GB/T 15288
MTBF (Mil-HB-217F)
>1,000,000 h @ 40°C/230 V

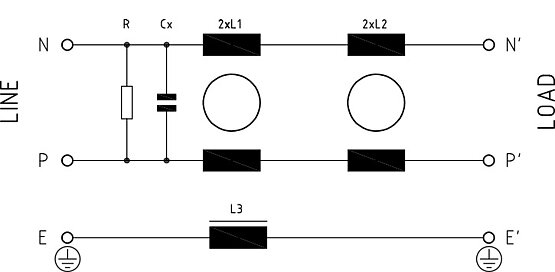

Typisches elektrisches Schaltbild
Zulassungen und Konformität
