AC-Durchführungskondensator
- IEC/EN 60384-14 Zulassung
- Bemessungsströme von 10 bis 200 A
- 5 kV Impulsprüfung
- Kondensator der Klasse Y2
Funktionen und Vorteile
Sehr niedrige interne Serieninduktivität
Typische Anwendungen
Netzfilter für 110/240-VAC-Netzleitungen
Technische Spezifikationen
Maximale Dauerbetriebsspannung
250 VAC, 50/60 Hz (UL)
300 VAC, 50/60 Hz (ENEC)
1000 VDC max.
Nennströme
10 to 200 A @ 60°C
Arbeitsfrequenz
DC to 60 Hz
HV Prüfspannung
3000 VDC for 2 sec
Temperaturbereich (Betrieb und Lagerung)
-40°C to +100°C (40/100/21)
Entflammbarkeit entsprechend
UL 94 V-2 or better
Kondensatorklasse
Y2
MTBF (Mil-HB-217F)
<200 A:>1,600,000 h @ 60°C/300 V
=200 A:>850,000 h @ 60°C/300 V

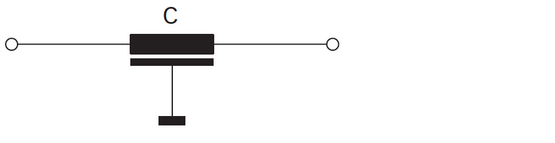

Typisches elektrisches Schaltbild
Zulassungen und Konformität
