Standard Performance Single-Phase Filters FN2450

Sicherer und ergonomischer EMV-Filter mit sehr geringem Ableitstrom

FN2450

Sicherer und ergonomischer EMV-Filter mit sehr geringem Ableitstrom

  • Glatter Sinusverlauf ohne Spannungsspitzen
  • Motorschutz gegen Pulsmusterstress
  • Verbesserung der Systemzuverlässigkeit
  • Reduzierung der Lagerströme
  • Ideal für Nachrüstungen
  • Passend für große Motorkabellängen (<2000 m)
  • Motorantriebsleistungsbereich bis zu 1.200 kW

Articles

Article Rated Current @ambient Inductance Capacitance Resistance Input/Output connections (Nm) Distribution stock Compare Read More
L1 Cx1 (µF) Cy1 (nF) Input terminal Output terminal
FN2450B-6-61FN2450B-6-61 610.50.47161 - M4 screw terminal block61 - M4 screw terminal block
FN2450B-10-61FN2450B-10-61 104.90.47161 - M4 screw terminal block61 - M4 screw terminal block
FN2450B-16-61FN2450B-16-61 161.840.47161 - M4 screw terminal block61 - M4 screw terminal block
FN2450B-20-61FN2450B-20-61 200.940.47161 - M4 screw terminal block61 - M4 screw terminal block
FN2450F-6-61FN2450F-6-61 610.50.473.3161 - M4 screw terminal block61 - M4 screw terminal block
FN2450F-10-61FN2450F-10-61 104.90.473.3161 - M4 screw terminal block61 - M4 screw terminal block
FN2450F-16-61FN2450F-16-61 161.840.473.3161 - M4 screw terminal block61 - M4 screw terminal block
FN2450F-20-61FN2450F-20-61 200.940.473.3161 - M4 screw terminal block61 - M4 screw terminal block
FN2450G-6-61FN2450G-6-61 610.50.474.7161 - M4 screw terminal block61 - M4 screw terminal block
FN2450G-10-61FN2450G-10-61 104.90.474.7161 - M4 screw terminal block61 - M4 screw terminal block
FN2450G-16-61FN2450G-16-61 161.840.474.7161 - M4 screw terminal block61 - M4 screw terminal block
FN2450G-20-61FN2450G-20-61 200.940.474.7161 - M4 screw terminal block61 - M4 screw terminal block

Funktionen und Vorteile

Ein Kunststoffgehäuse und eine metallische Erdungsplatte werden geschickt kombiniert, um ein möglichst geringes Produktgewicht zu erreichen, ohne das EMV-Verhalten zu beeinträchtigen
Die eingebetteten Klemmen von Schaffner garantieren eine benutzerfreundliche Handhabung und einen zuverlässigen, langlebigen elektrischen Anschluss
Die unverlierbaren, aufklappbaren Schutzabdeckungen tragen zur Gesamtsicherheit bei, indem sie Schutz vor unbeabsichtigtem Kontakt mit Lebensadern bieten. Sie sind ohne Aufpreis im Standard-Lieferumfang enthalten
Durch sehr niedrige Ableitstromwerte eignen sich die Filter für Netze mit sehr hohen Anforderungen oder empfindliche FI-Schutzschalter und für Anwendungen, bei denen Wert auf Sicherheit und Zuverlässigkeit gelegt wird
FN 2450 zeichnen sich durch eine umweltbewusste Konstruktion ohne den Einsatz von Vergussmasse oder verbotenen Substanzen (RoHS) aus. Verwendete Rohstoffe können am Ende der Produktlebensdauer leicht getrennt werden, um sie ordnungsgemäß und umweltgerecht zu entsorgen.

Typische Anwendungen

Elektrische und elektronische Geräte
Prüf- und Messgeräte
Medizinische Geräte n Industrieautomation
Kleine Maschinen
Büroautomationsgeräte

Technische Spezifikationen

Maximale Dauerbetriebsspannung

250 VAC, 50/60 Hz

Nennbetriebsspannung

230 VAC

Nennströme

6 to 20 A @ 55°C

Arbeitsfrequenz

DC to 400 Hz

HV Prüfspannung

P/N -> E 2500 VAC for 60 sec * (FN2450G & FN2450F)

P/N -> E 4000 VAC for 60 sec * (FN2450B)

P -> N 1100 VDC for 2 sec *

Temperaturbereich (Betrieb und Lagerung)

-25°C to +100°C (25/100/21)

Entflammbarkeit entsprechend

UL 94 V-0 (safety covers UL 94V-1)

Design entsprechend

UL 1283, CSA 22.2 No. 8 1986,

IEC/EN 60939, EN 60601-1

MTBF (Mil-HB-217F)

>180,000 h@ 55°C/230 V

* Type testing only
* Type testing only

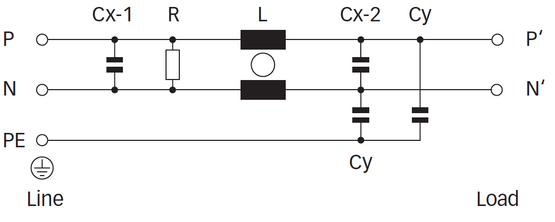

Typisches elektrisches Schaltbild

FN2450

Zulassungen und Konformität

RoHS Label
UL Recognized Label
ENEC 14 Label
C CSA US Label
CE Label
UKCA Label
