Produktübersicht

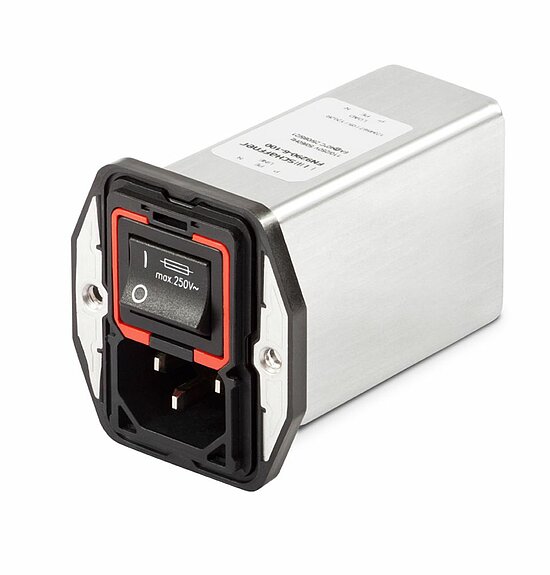

Ultrakompaktes und vielseitiges gefiltertes Einspeisemodul
- Zweistufiger Filter
- Ultrakompakte Bauweise
- Bemessungsströme bis zu 10 A
- Zweipoliger Sicherungshalter
- 2-poliger Wippschalter
- Gute Dämpfungsleistung
- Faston- oder Federzugklemmen
Articles
Article | Rated Current @ambient | Leakage current IEC60939 | Inductance | Capacitance | Resistance | Distribution stock | Compare | Read More | |||
---|---|---|---|---|---|---|---|---|---|---|---|
L1 | L2 | Cx1 (µF) | Cy1 (nF) | ||||||||
FN9299B-10-06 | 10 | 0 | 0.32 | 0.32 | 0 | 0 | 1000 | ||||
FN9299B-6-100 | 6 | 0 | 0.78 | 0.78 | 0 | 0 | 1000 | ||||
FN9299B-4-100 | 4 | 0 | 1.7 | 1.7 | 0 | 0 | 1000 | ||||
FN9299B-2-100 | 2 | 0 | 4.4 | 4.4 | 0 | 0 | 1000 | ||||
FN9299B-1-100 | 1 | 0 | 10.9 | 10.9 | 0 | 0 | 1000 | ||||
FN9299-10-100 | 10 | 0.28 | 0.32 | 0.32 | 1.5 | 0.47 | 1000 | ||||
FN9299-6-100 | 6 | 0.28 | 0.78 | 0.78 | 1.5 | 0.47 | 1000 | ||||
FN9299-4-100 | 4 | 0.28 | 1.7 | 1.7 | 1.5 | 0.47 | 1000 | ||||
FN9299-2-100 | 2 | 0.28 | 4.4 | 4.4 | 1.5 | 0.47 | 1000 | ||||
FN9299-1-100 | 1 | 0.28 | 10.9 | 10.9 | 1.5 | 0.47 | 1000 | ||||
FN9299B-10-100 | 10 | 0 | 0.32 | 0.32 | 0 | 0 | 1000 | ||||
FN9299B-6-06 | 6 | 0 | 0.78 | 0.78 | 0 | 0 | 1000 | ||||
FN9299B-4-06 | 4 | 0 | 1.7 | 1.7 | 0 | 0 | 1000 | ||||
FN9299B-2-06 | 2 | 0 | 4.4 | 4.4 | 0 | 0 | 1000 | ||||
FN9299B-1-06 | 1 | 0 | 10.9 | 10.9 | 0 | 0 | 1000 | ||||
FN9299-10-06 | 10 | 0.28 | 0.32 | 0.32 | 1.5 | 0.47 | 1000 | ||||
FN9299-6-06 | 6 | 0.28 | 0.78 | 0.78 | 1.5 | 0.47 | 1000 | ||||
FN9299-4-06 | 4 | 0.28 | 1.7 | 1.7 | 1.5 | 0.47 | 1000 | ||||
FN9299-2-06 | 2 | 0.28 | 4.4 | 4.4 | 1.5 | 0.47 | 1000 | ||||
FN9299-1-06 | 1 | 0.28 | 10.9 | 10.9 | 1.5 | 0.47 | 1000 | ||||
FN9290B-10-06 | 10 | 0 | 0.32 | 0.32 | 0 | 0 | 1000 | ||||
FN9290B-6-100 | 6 | 0 | 0.78 | 0.78 | 0 | 0 | 1000 | ||||
FN9290B-4-100 | 4 | 0 | 1.7 | 1.7 | 0 | 0 | 1000 | ||||
FN9290B-2-100 | 2 | 0 | 4.4 | 4.4 | 0 | 0 | 1000 | ||||
FN9290B-1-100 | 1 | 0 | 10.9 | 10.9 | 0 | 0 | 1000 | ||||
FN9290-10-100 | 10 | 0.28 | 0.32 | 0.32 | 1.5 | 0.47 | 1000 | ||||
FN9290-6-100 | 6 | 0.28 | 0.78 | 0.78 | 1.5 | 0.47 | 1000 | ||||
FN9290-4-100 | 4 | 0.28 | 1.7 | 1.7 | 1.5 | 0.47 | 1000 | ||||
FN9290-2-100 | 2 | 0.28 | 4.4 | 4.4 | 1.5 | 0.47 | 1000 | ||||
FN9290-1-100 | 1 | 0.28 | 10.9 | 10.9 | 1.5 | 0.47 | 1000 | ||||
FN9290B-10-100 | 10 | 0 | 0.32 | 0.32 | 0 | 0 | 1000 | ||||
FN9290B-6-06 | 6 | 0 | 0.78 | 0.78 | 0 | 0 | 1000 | ||||
FN9290B-4-06 | 4 | 0 | 1.7 | 1.7 | 0 | 0 | 1000 | ||||
FN9290B-2-06 | 2 | 0 | 4.4 | 4.4 | 0 | 0 | 1000 | ||||
FN9290B-1-06 | 1 | 0 | 10.9 | 10.9 | 0 | 0 | 1000 | ||||
FN9290-10-06 | 10 | 0.28 | 0.32 | 0.32 | 1.5 | 0.47 | 1000 | ||||
FN9290-6-06 | 6 | 0.28 | 0.78 | 0.78 | 1.5 | 0.47 | 1000 | ||||
FN9290-4-06 | 4 | 0.28 | 1.7 | 1.7 | 1.5 | 0.47 | 1000 | ||||
FN9290-2-06 | 2 | 0.28 | 4.4 | 4.4 | 1.5 | 0.47 | 1000 | ||||
FN9290-1-06 | 1 | 0.28 | 10.9 | 10.9 | 1.5 | 0.47 | 1000 |
Funktionen und Vorteile
Beste leitungsgebundene Dämpfungsleistung, basierend auf Drosseln mit hohem Sättigungswiderstand und exzellentem thermischen Verhalten
Typische Anwendungen
Portable elektrische und elektronische Geräte
Technische Spezifikationen
Maximale Dauerbetriebsspannung
250 VAC, 50/60 Hz
Nennbetriebsspannung
230 VAC
Nennströme
1 to 10 A @ 40°C
Arbeitsfrequenz
DC to 400 Hz
Temperaturbereich (Betrieb und Lagerung)
– 25°C to +85°C (25/85/21)
Schutzart
IP 40 according to IEC 60529 (front side)
Entflammbarkeit entsprechend
UL 94 V-2 or better
Design entsprechend
UL 1283, CSA 22.2 No. 8 1986, EN 60939, EN 60950, EN 60601-1, UL 544, EN 60320
MTBF (Mil-HB-217F)
>1,000,000 h @ 40°C/230 V
Klemmen/Gehäuse
Spare part mounting flanges available with order number: SAP427532
Sicherungshalter
2 fuses (Ø5 x 20 mm) max. 250 V (certified to IEC 60127-6), power acceptance 1.6W @ Ta 23°C per pole
Schalterwerte

Elektrische Spezifikationen
Inrush current 82 A
6,000 on-off operations according to UL 1054
10,000 on-off operations according to ENEC
Europa (ENEC)
10 A (4 A), 250 VAC*
* Der Wert in () bezieht sich auf die induktive Strombelastung: cos(phi) = 0,65
* Value in () relates to the inductive current charge: cos(phi) = 0.65
