FN9280FN9280

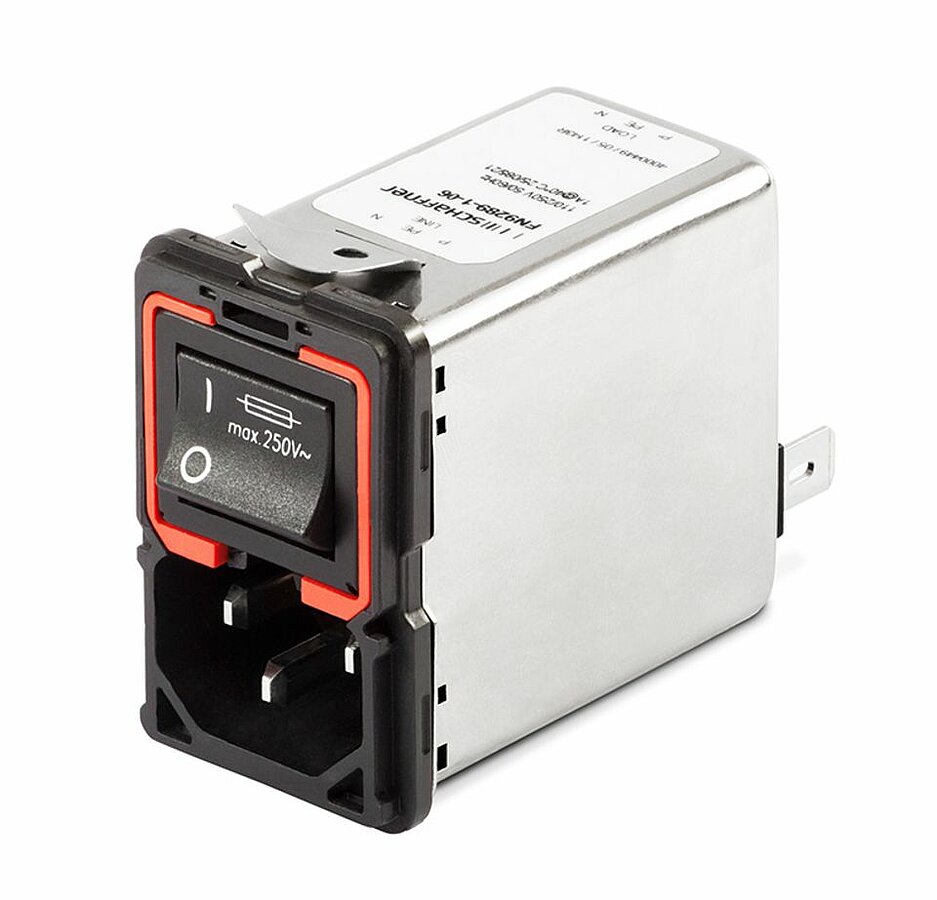

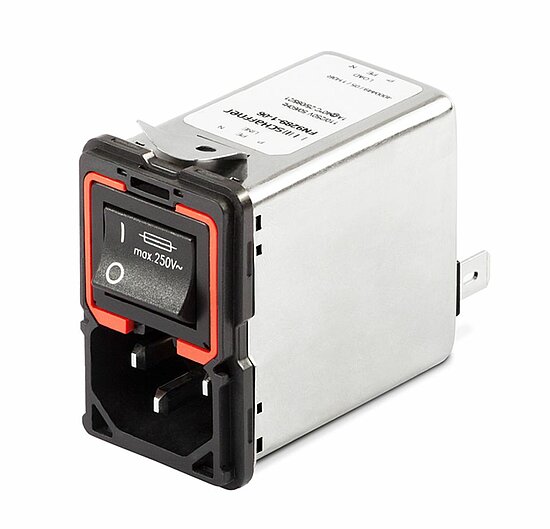

Power Entry Module with EMC- Filter FN9280

Ultrakompaktes und vielseitiges gefiltertes Einspeisemodul

Produktübersicht

Downloads

Technisches Datenblatt
CAD-Files
CE PEM FNXXX
UKCA PEM FNXXX
Safety and Installation Guidelines
REACH
RoHS-China
RoHS
Kontaktieren Sie uns
FN9280

Ultrakompaktes und vielseitiges gefiltertes Einspeisemodul

  • Einstufiger Filter
  • Ultrakompakte Bauweise
  • Bemessungsströme bis zu 10 A
  • Zweifach-Sicherungshalter
  • Sicherungen Ø5x20 mm
  • 2-poliger Wippschalter
  • Gutes Dämpfungsverhalten
  • Faston- oder Federkraftklemmen

Articles

Article Rated Current @ambient Leakage current IEC60939 Inductance Capacitance Resistance Distribution stock Compare Read More
L1 L2 Cx1 (µF) Cy1 (nF)
FN9289-4-100FN9289-4-100 40.311.702202.21000
FN9289B-4-06FN9289B-4-06 401.7022001000
FN9289B-2-100FN9289B-2-100 204.4022001000
FN9289B-2-06FN9289B-2-06 204.4022001000
FN9289B-1-100FN9289B-1-100 1010.9022001000
FN9289B-1-06FN9289B-1-06 1010.9022001000
FN9289B-10-100FN9289B-10-100 1000.32022001000
FN9289B-10-06FN9289B-10-06 1000.32022001000
FN9289-6-100FN9289-6-100 60.310.7802202.21000
FN9289-6-06FN9289-6-06 60.310.7802202.21000
FN9289B-4-100FN9289B-4-100 401.7022001000
FN9289-4-06FN9289-4-06 40.311.702202.21000
FN9289-2-100FN9289-2-100 20.314.402202.21000
FN9289-2-06FN9289-2-06 20.314.402202.21000
FN9289-1-100FN9289-1-100 10.3110.902202.21000
FN9289-1-06FN9289-1-06 10.3110.902202.21000
FN9289-10-100FN9289-10-100 100.310.3202202.21000
FN9289-10-06FN9289-10-06 100.310.3202202.21000
FN9280EB-6-100FN9280EB-6-100 600.780.422001000
FN9289E-4-06FN9289E-4-06 40.311.70.42202.21000
FN9289EB-6-06FN9289EB-6-06 600.780.422001000
FN9289EB-4-06FN9289EB-4-06 401.70.422001000
FN9289EB-2-100-30FN9289EB-2-100-30 204.40.422001000
FN9289EB-2-06FN9289EB-2-06 204.40.422001000
FN9289EB-1-06FN9289EB-1-06 1010.90.422001000
FN9289EB-10-06FN9289EB-10-06 1000.320.422001000
FN9289E-6-100FN9289E-6-100 60.310.780.42202.21000
FN9289E-6-06FN9289E-6-06 60.310.780.42202.21000
FN9289E-4-100FN9289E-4-100 40.311.70.42202.21000
FN9280EB-6-06FN9280EB-6-06 600.780.422001000
FN9289E-2-100FN9289E-2-100 20.314.40.42202.21000
FN9289E-2-06FN9289E-2-06 20.314.40.42202.21000
FN9289E-1-100FN9289E-1-100 10.3110.90.42202.21000
FN9289E-1-06FN9289E-1-06 10.3110.90.42202.21000
FN9289E-10-100FN9289E-10-100 100.310.320.42202.21000
FN9289E-10-06FN9289E-10-06 100.30.320.42202.21000
FN9289B-6-100FN9289B-6-100 600.78022001000
FN9289B-6-06FN9289B-6-06 600.78022001000
FN9280-6-100FN9280-6-100 60.310.7802202.21000
FN9280B-6-06FN9280B-6-06 600.78022001000
FN9280B-4-100FN9280B-4-100 401.7022001000
FN9280B-4-06FN9280B-4-06 401.7022001000
FN9280B-2-100FN9280B-2-100 204.4022001000
FN9280B-2-06FN9280B-2-06 204.4022001000
FN9280B-1-100FN9280B-1-100 1010.9022001000
FN9280B-1-06FN9280B-1-06 1010.9022001000
FN9280B-10-100FN9280B-10-100 1000.32022001000
FN9280B-10-06FN9280B-10-06 1000.32022001000
FN9280B-6-100FN9280B-6-100 600.78022001000
FN9280-6-06FN9280-6-06 60.310.7802202.21000
FN9280-4-100FN9280-4-100 40.311.702202.21000
FN9280-4-06FN9280-4-06 40.311.702202.21000
FN9280-2-100FN9280-2-100 20.314.402202.21000
FN9280-2-06FN9280-2-06 20.314.402202.21000
FN9280-1-100FN9280-1-100 10.3110.902202.21000
FN9280-1-06FN9280-1-06 10.3110.902202.21000
FN9280-10-100FN9280-10-100 100.310.3202202.21000
FN9280E-6-06FN9280E-6-06 60.310.780.42202.21000
FN9280EB-4-100FN9280EB-4-100 401.70.422001000
FN9280EB-4-06FN9280EB-4-06 401.70.422001000
FN9280EB-2-100FN9280EB-2-100 204.40.422001000
FN9280EB-2-06FN9280EB-2-06 204.40.422001000
FN9280EB-1-100FN9280EB-1-100 1010.90.422001000
FN9280EB-1-06FN9280EB-1-06 1010.90.422001000
FN9280EB-10-100FN9280EB-10-100 1000.320.422001000
FN9280EB-10-06FN9280EB-10-06 1000.320.422001000
FN9280E-6-100FN9280E-6-100 60.310.780.42202.21000
FN9280-10-06FN9280-10-06 100.310.3202202.21000
FN9280E-4-100FN9280E-4-100 40.311.70.42202.21000
FN9280E-4-06FN9280E-4-06 40.311.70.42202.21000
FN9280E-2-100FN9280E-2-100 20.314.40.42202.21000
FN9280E-2-06FN9280E-2-06 20.314.40.42202.21000
FN9280E-1-100FN9280E-1-100 10.3110.90.42202.21000
FN9280E-1-06FN9280E-1-06 10.3110.90.42202.21000
FN9280E-10-100FN9280E-10-100 100.310.320.42202.21000
FN9280E-10-06FN9280E-10-06 100.310.320.42202.21000

Funktionen und Vorteile

Gute leitungsgebundene Dämpfungsleistung, basierend auf Drosseln mit hohem Sättigungswiderstand und exzellentem thermischen Verhalten
Tiefgezogenes Eisenblechgehäuse für bestmögliche Abschirmung gegen Magnetfelder
Rückseitige/vorderseitige Flanschmontage oder Snap-In-Versionen
Dual  und zusätzlicher Ersatzsicherungshalter
2-poliger Wippschalter
Faston- oder Federkraftklemmen
FN 928X B-Versionen erfüllen die Anforderungen von 1MOP gem. IEC/EN 60601-1
Alle Ausführungen nach IEC/EN 62368-1

Typische Anwendungen

Portable elektrische und elektronische Geräte
Konsumgüter
EDV- und Bürogeräte
Einphasen- und Schaltnetzteile
Prüf- und Messgeräte
Medizinische elektrische Geräte (MD) und In-Vitro-Diagnosegeräte (IVD)
Audio/Video, Informations- und Kommunikationstechnik

Technische Spezifikationen

Maximale Dauerbetriebsspannung

250 VAC, 50/60 Hz

Nennbetriebsspannung

230 VAC

Nennströme

1 to 10 A @ 40°C

Arbeitsfrequenz

DC to 400 Hz

Temperaturbereich (Betrieb und Lagerung)

– 25°C to +85°C (25/85/21)

Schutzart

IP 40 according to IEC 60529 (front side)

Entflammbarkeit entsprechend

UL 94 V-2 or better

Design entsprechend

UL 1283, CSA 22.2 No. 8 1986, EN 60939, EN 60950, EN 60601-1, UL 544, EN 60320

MTBF (Mil-HB-217F)

>1,000,000 h @ 40°C/230 V

Klemmen/Gehäuse

Spare part mounting flanges available with order number: SAP427532

Sicherungshalter

2 fuses (Ø5 x 20 mm) max. 250 V (certified to IEC 60127-6), power acceptance 1.6W @ Ta 23°C per pole

Schalterwerte

&nbsp

Elektrische Spezifikationen

Inrush current 82 A

6,000 on-off operations according to UL 1054

10,000 on-off operations according to ENEC

Europa (ENEC)

10 A (4 A), 250 VAC*

* Der Wert in () bezieht sich auf die induktive Strombelastung: cos(phi) = 0,65
* Value in () relates to the inductive current charge: cos (phi) = 0.65

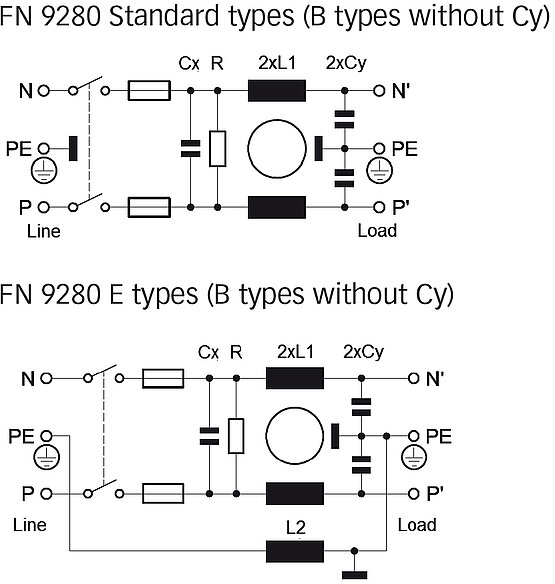

Typisches elektrisches Schaltbild

FN9280

Zulassungen und Konformität

UL Recognized Label
CSA Label
ENEC 14 Label
CQC Label
RoHS Label
CE Label
UKCA Label

(CQC ausser HI-Typen; Patent US 20110227692/US 8766761; CN ZL201080069589.0)
